통계분석시각화 : matplotlib

#matplotlib

https://matplotlib.org/

Matplotlib — Visualization with Python

파이썬에서 데이터를 효과적으로 시각화하기위해 만든 라이브러리

매트랩의 시각화 기능을 모델링해서 만들어졌다.

2차원 선 그래프(plot), 산점도, 막대그래프, 히스토그램, 파이그래프를 그릴 수 있다.





#선 그래프(plot)

plt.plot( [x, ] y [ , fmt] )   : x,y축 좌표의 값 fmt가 없다면 기본형식으로 그래프를 그린다.

plt.plot(data) : x,y값 전달해서 도면추가

plt.show() : 시각화

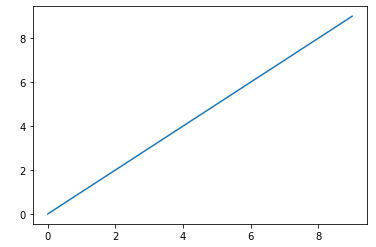

import numpy as np
data = np.arange(10) #y축 데이터
data

plt.plot(data) #도면 추가, x축 데이터는 0부터 y의 개수만큼 1씩 증가하는 값으로 자동할당
plt.show() #시각화







---

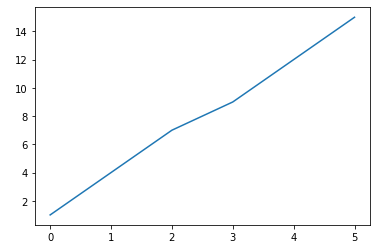

#y값만 인자로 전달, x축 데이터:0부터 1씩 증가하는 값으로 자동 할당
plt.plot([1, 4, 7, 9, 12, 15])
plt.show()

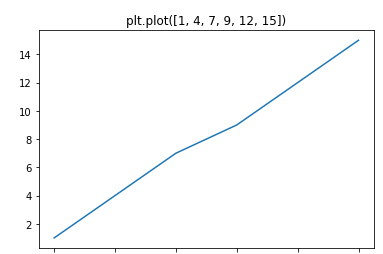

plt.plot([1, 4, 7, 9, 12, 15]) #y값
plt.title("plt.plot([1, 4, 7, 9, 12, 15])") #제목
plt.show() #화면에 시각화









---



plt.plot([1, 2, 3, 4, 5, 7] ,[1, 2, 10, 6, 12, 15]) #x,y 값 전달
plt.title("plt.plot([1, 2, 3, 4, 5, 7] ,[1, 2, 10, 6, 12, 15])")
plt.show()

#마커지정
plt.plot([1, 2, 3, 4, 5, 7] ,[1, 2, 10, 6, 12, 15], '.')

"""

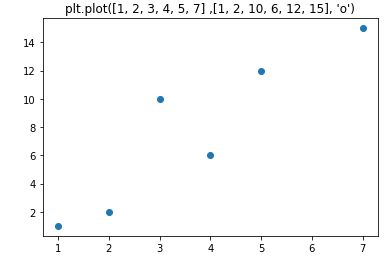

1. 'o')

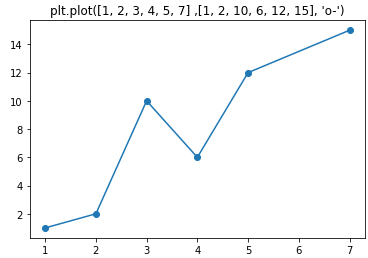

2. 'o-'

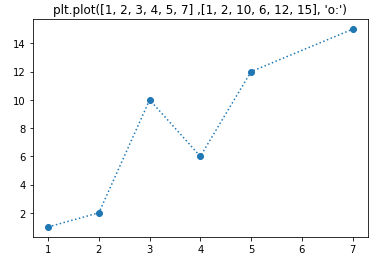

3. 'o:'

각각 다른 모양으로 생성된다.
"""









---

데이터 두개 이상 전달

#데이터 두 개 이상 전달 (마커사용)
plt.plot([1, 2, 3, 4, 5, 7] ,[1, 2, 10, 6, 12, 15], 'bo'   #파란 원
         ,[1, 2, 3, 4, 5, 7] ,[8, 9, 10, 15, 11, 10], 'r^' ) #빨간 세모
plt.title("plt.plot([1, 2, 3, 4, 5, 7] ,[1, 2, 10, 6, 12, 15], 'bo',[1, 2, 3, 4, 5, 7] ,[8, 9, 10, 15, 11, 10], 'r^')")
plt.show()

---

축 범위,이름 지정

plt.plot([1, 2, 3, 4, 5] ,[90, 80, 85, 77, 97], 'bo')
plt.plot([1, 2, 3, 4, 5] ,[95, 86, 75, 90, 67], 'r^' )
plt.axis([0,6,0,100]) #x축(0,6) y축(0,100)
plt.title("scores")
plt.xlabel('number') #x축 이름
plt.ylabel('score')  #y축 이름
plt.show()

---

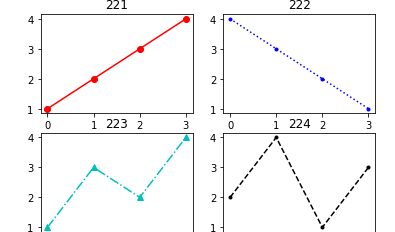

#sub 도표
plt.subplot(221) #2X2 중 1
plt.title("221")
plt.plot([1,2,3,4], 'ro-')

plt.subplot(222) #
plt.title("222")
plt.plot([4,3,2,1], 'b.:')

plt.subplot(223)
plt.title("223")
plt.plot([1,3,2,4], 'c^-.') #자홍색 삼각형위쪽 실선

plt.subplot(224)
plt.title("224")
plt.plot([2,4,1,3], 'k.--')

plt.show()

---

#막대그래프

항목의 수량이 많고 적음을 한눈에 알아본다. 여러 항목의 데이터를 서로 비교할때 주로 이용

plt.bar( x ,height)  : x(x축)

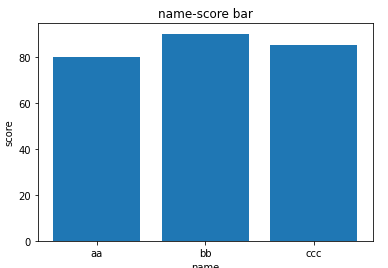

names = ['aa', 'bb', 'ccc']
scores = [80, 90, 85]
plt.bar(names, scores) x축, y값표시
plt.xlabel('name')
plt.ylabel('score')
plt.title('name-score bar')
plt.show()

---

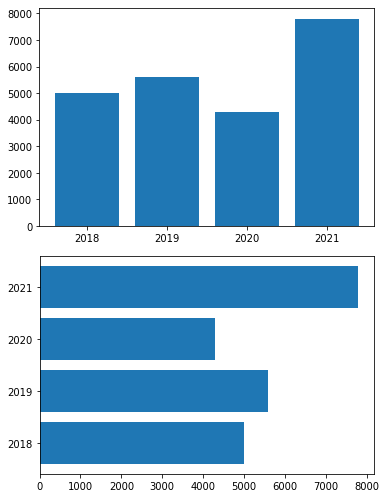

years=['2018', '2019', '2020', '2021']
incomes=[5000, 5600, 4300, 7800]
#수직그래프
plt.bar(years,incomes)
plt.show()
#수평그래프
plt.barh(years, incomes)
plt.show()



---

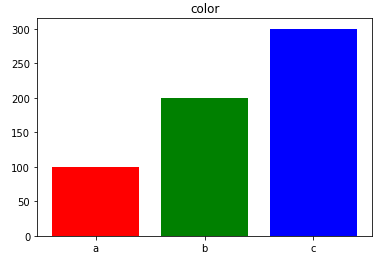

색상지정

colors=['red' , 'green' , 'blue']
names=['a','b','c']
income=[100,200,300]
plt.bar(names,income,color = colors)
plt.title("color")
plt.show()



---

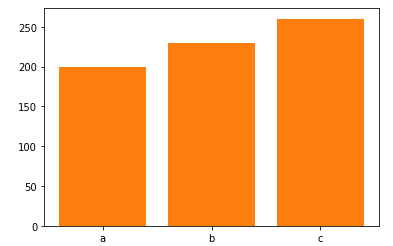

income1,2 두개 출력되지 않는다.

names = ['a', 'b', 'c']
income1=[100, 160, 130]
income2=[200, 230, 260]
plt.bar(names,income1)
plt.bar(names,income2)
plt.show()

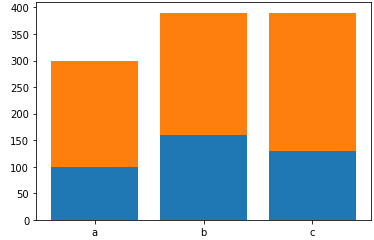

bottom 옵션 -> income1,2 같이 시각화

names = ['a', 'b', 'c']
income1=[100, 160, 130]
income2=[200, 230, 260]
plt.bar(names,income1)
plt.bar(names,income2, bottom=income1)
plt.show()





---

#xtick을 개발자가 정하기
seqno = [1,2,3,4,5,6,7,8,9]
scores=[90, 50, 70, 86, 90, 100, 88, 74, 65]
num_str=[str(no) for no in seqno]
plt.bar(num_str, scores)
plt.xlabel("no")
plt.xlabel("score")
plt.title("no-score")
plt.show()

---

#파이그래프



전체 데이터에서 각 항목이 차지한 비율을 비교할 때 이용

locales = {'a', 'b', 'c', 'd', 'e'}
incomes = [2300, 1200, 1800, 800, 400]
plt.pie(incomes, labels=locales)
plt.title("incomes")
plt.show()





locales = {'a', 'b', 'c', 'd', 'e'}
incomes = [2300, 1200, 1800, 800, 400]
exs=[0, 0.1, 0, 0, 0]
plt.pie(incomes,labels=locales,explode=exs, autopct="%.2f", pctdistance=0.8, shadow=True)
#돌출, 퍼센트, 그림자 표시
plt.title("incomes")
plt.show()





---

#마커지정 약어



컬러지정을 위한 약어

b	파
g	녹
r	빨
c	청녹
m	자홍
y	노
k	검
w	흰



선 스타일 지정을 위한 약어

-	실선
--	파선 ----
:	점선
-.	파선 점선 혼합



마커지정을 위한 약어

ㅇ	원
^,v,<,>	삼각형
s	사각형
p	오각형
h ,H	육각형
*	별
+	더하기
x , X	x , 채워진x
D, d	다이아몬드
